Passeio à Serra da Estrela
sexta-feira, 9 de outubro de 2009
Resistência Incandescente
No UMM Cournil existe a chamada resistência incandescente ou resistência incandescente de aviso.
Esta resistência pode queimar... e estando queimada interrompe a corrente eléctrica até ás velas incandescentes, dificultando a colocação do motor em funcionamento.
Existe uma forma simples de reparar ou reconstruir a resistência de uma forma econónica, por cerca de 2€.
Material a utilizar:
1 resistência dos aquecedores de barras de 220V
(pode ser de um aquecedor que tenha em casa avariado ou sem qualquer utilidade).
Ferramentas:
1 alicate pequeno
1 chave de fendas
1 voltimetro
Inicio da substituição da resistência incandescente:
Retirar do tablier o corpo da resistência
Apertar devidamente os contactos que se encontram na lateral do suporte, para evitar que estes venham a caír assim que retire a resistência velha/queimada.
Retirar a resistência velha/queimada do seu suporte.
Devemos cortar + ou - 5 cm de resistência e deixar apenas 1,5 cm de enrolamento, tudo isto para que consiga baixar a tensão da corrente de 12V para no máximo 11V.
Preparação da resistência e sua aplicação no suporte.
Após esta estar fixa no suporte verificar se o enrolamento da resistência não toca nos contactos de fixação.
Após a montagem da resistência no seu suporte é verificado o seu funcionamento e com um voltimetro verificamos se a tensão da corrente baixou pelo menos 1V.
Depois de toda esta operação é a vez da sua correcta montagem no tablier.
Esta resistência pode queimar... e estando queimada interrompe a corrente eléctrica até ás velas incandescentes, dificultando a colocação do motor em funcionamento.
Existe uma forma simples de reparar ou reconstruir a resistência de uma forma econónica, por cerca de 2€.
Material a utilizar:
1 resistência dos aquecedores de barras de 220V
(pode ser de um aquecedor que tenha em casa avariado ou sem qualquer utilidade).
Ferramentas:
1 alicate pequeno
1 chave de fendas
1 voltimetro
Inicio da substituição da resistência incandescente:
Retirar do tablier o corpo da resistência
Apertar devidamente os contactos que se encontram na lateral do suporte, para evitar que estes venham a caír assim que retire a resistência velha/queimada.
Retirar a resistência velha/queimada do seu suporte.
Devemos cortar + ou - 5 cm de resistência e deixar apenas 1,5 cm de enrolamento, tudo isto para que consiga baixar a tensão da corrente de 12V para no máximo 11V.
Preparação da resistência e sua aplicação no suporte.
Após esta estar fixa no suporte verificar se o enrolamento da resistência não toca nos contactos de fixação.
Após a montagem da resistência no seu suporte é verificado o seu funcionamento e com um voltimetro verificamos se a tensão da corrente baixou pelo menos 1V.
Depois de toda esta operação é a vez da sua correcta montagem no tablier.
quinta-feira, 1 de outubro de 2009
Aplicação de Direcção Assistida no UMM Cournil
Vou apresentar mais uma alteração que é possível de realizar no UMM Cournil, neste caso a aplicação de Direcção Assistida eléctrica.
Material Utilizado:
- Caixa de Direcção do UMM AlterII
- Coluna de direcção do UMM AlterII
- Tubagens de hidraulicos
- Bomba de Direcção eléctrica do Renault Clio 1900
- 1 relé (12V/100ah)
- Fio eléctrico
- Terminais
- Óleo
- 1 Fusível de 50 ah
inicio da alteração:
Retirar coluna de direcção e caixa de direcção
Preparação da caixa de direcção de forma a aproveitar o suporte da caixa a original
Preparação da coluna de direcção
Aplicação da nova caixa de direcção e coluna de direcção
Aplicar apoios na bomba de direcção eléctrica e sua aplicação:
Ligação do relé à bateria com o respectivo fusível e ao alternador para que active o relé.
Desta forma simples e um pouco económica €€€ foi feita a aplicação da direcção assistida eléctrica no UMM Cournil.
Material Utilizado:
- Caixa de Direcção do UMM AlterII
- Coluna de direcção do UMM AlterII
- Tubagens de hidraulicos
- Bomba de Direcção eléctrica do Renault Clio 1900
- 1 relé (12V/100ah)
- Fio eléctrico
- Terminais
- Óleo
- 1 Fusível de 50 ah
inicio da alteração:
Retirar coluna de direcção e caixa de direcção
Preparação da caixa de direcção de forma a aproveitar o suporte da caixa a original
Preparação da coluna de direcção
Aplicação da nova caixa de direcção e coluna de direcção
Aplicar apoios na bomba de direcção eléctrica e sua aplicação:
Ligação do relé à bateria com o respectivo fusível e ao alternador para que active o relé.
Desta forma simples e um pouco económica €€€ foi feita a aplicação da direcção assistida eléctrica no UMM Cournil.
quarta-feira, 16 de setembro de 2009
Converção de travões de tambor para discos no UMM Cournil
Os veiculos de marca UMM mais propriamente os modelos Cournil e AlterI o sistema de travagem do eixo dianteiro são de tambores, sistema este que não oferece a mesma segurança comparando com o sistema de discos. Todo este sistema pode ser alterado por forma a ter uma travagem mais eficaz e segura.
Esta aplicação não é nenhuma invenção nem novidade na comunidade UMMista, já existem muitos UMM Cournil e Alter I com travões de disco, bem como a aplicação de discos no eixo traseiro.
O material utilizado para esta conversão era proveniente de um AlterII :
- Mangas de eixo
- Discos
- Suporte das bombas
- Bombas
- Tubos flexiveis novos
- Rolamentos e vedantes novos
De seguida podemos ver essa pequena transformação através das fotos, onde começa com a desmontagem do sistema antigo e aplicação do novo sistema.
Material que irá para o lugar do antigo

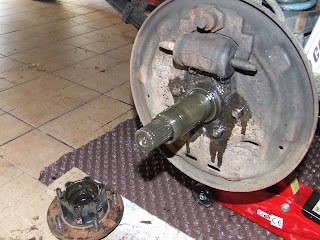

Desmontagem do sistema de tambores
Montagem do sistema de discos
Esta aplicação não é nenhuma invenção nem novidade na comunidade UMMista, já existem muitos UMM Cournil e Alter I com travões de disco, bem como a aplicação de discos no eixo traseiro.
O material utilizado para esta conversão era proveniente de um AlterII :
- Mangas de eixo
- Discos
- Suporte das bombas
- Bombas
- Tubos flexiveis novos
- Rolamentos e vedantes novos
De seguida podemos ver essa pequena transformação através das fotos, onde começa com a desmontagem do sistema antigo e aplicação do novo sistema.
Material que irá para o lugar do antigo
Desmontagem do sistema de tambores
Montagem do sistema de discos
